電源を内蔵するかどうか考えているが、とりあえず外部から
±12Vを入れてみた。本当は電圧アンプと電流アンプ用に
２系統必要なのだが、半田が無くなったので後日追加する
予定。
テスト用基板であまり考えてなかったので、無理やり何個か
抵抗を取り付けた。

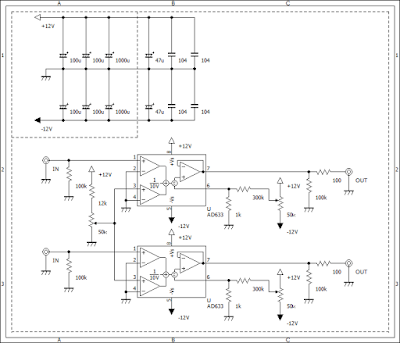

回路図はこんな感じ。
出力にバッファアンプが必要かもしれないが、とりあえず
この状態で使ってみる事にした。入出力はそのまま出すと
何となく使用していない解放時にトラブルが発生しそうな
気がするから100kを付けた。出力に小さい抵抗を入れて
おくと良いと聞いたので100を入れた。
音は気に入ったのだが、よく考えると乗算部分は無帰還に
なる気がするので歪んでいるかもしれない。
比較用に普通のオペアンプでプリアンプを作る必要があり
そうだ。
LM384差動LM7171帰還アンプを別の箱に入れなおそうか
検討中。(どうせボリューム外すので)
