LTspiceはじめました

素人にはどうも回路を見ても判断出来ないので、回路シミュレーションを
してみる事にしました。

LM380のデータを引っ張て来たけど追加方法がわかりにくいし、
シミュレーションしているページの表示グラフを参考に苦戦中。

LM380電流アンプ調整の為、週末にパーツ買いに行きたいな・・・

正負電源注文

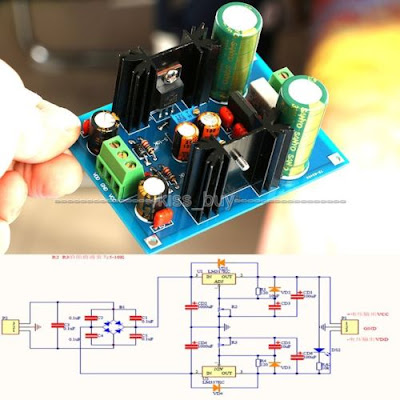

実験の為に正負電源が欲しくなったのでebayで注文。

7812+7912で良い気もしたが、念の為317+337で注文。

画像に部品が載っているので組み立て済みと推測するが、
未組み立てとか基板だけという事もあるので不安だ。

LM380 電流帰還アンプ

基板設計時には勉強＆検索不足で電流帰還アンプは
想定してなかったが実験してみた。
みっともない実装になっているのはその為。

カップリングコンデンサは相手がパソコンなので2.2uFを
取り付けた。電解コンデンサが2200uFで電源パスコンが入らなかったので
裏側に実装、スピーカが8オームなので帰還部の抵抗は1と1と2.2オームの
並列。電源コネクタはとりあえず仮。

音質は非革命とだいぶん違う。直前まで推奨回路1を使用して
いたが、 こちらの方が高音域が伸びる感じがした。但し中音域が
少し気に入らない。勿論、回路でなくスピーカーの癖かもしれない。

カップリングコンデンサの性能で音質が変わるので何とも言えないが、
推奨回路1と比べて容量は違うが両方共MUSEの無極性で似た構成に
なっていると思うのだがなあ・・・

そういえば電流帰還と普通の帰還の合成みたいなページ見かけたな・・・

GMOポイントが貯まったからUSB3メモリ注文(SDCZ600-032G-G35)

アンケートやゲームでポイントが貯まるのは良いが、
安くて送料無料になるの使えそうな品物はUSBメモリか
SDメモリくらいしかない。

USBメモリばかり沢山あっても仕方がないが・・・


この品物3個目だが、接続端子がスライドするがスライド
部分の内部の爪が低そうで割れたりしないか気になる。
あと、前回よりちょっと値段が下がったみたいだな。

Windows 10 Insider Preview 14931にした


電卓とアラームが起動できる様に修正されていた。
時々使うので直って良かったよ。

LM380革命アンプ 革命C2 非革命アンプ推奨回路1

本日の記録

LM380革命アンプ 革命C2(反転アンプ)

LM380非革命アンプ推奨回路1

個人的感想
推奨回路１＞推奨回路３＞革命C2＞あやめ＞革命C

※反転アンプはスピーカ裏のバナナジャックで反転

LM380アンプ用部品購入（2）


部品購入２回目
ピンジャックの赤白の在庫が無かったので一部黒を購入、まだ不足あり
0.1uFは結局安物にした。

今日の反省
無極性電解コンデンサの1.5uFが手に入らない。
音質の影響は置いておいて、1、2.2、4.7以外の数値のコンデンサの場合は
並列で1uF+0.47uFと出来る様にパターンを作成すべきだった。
抵抗は数値によっては1/6Wしか取り扱いが無かった。
電源コネクタを買うのをすっかり忘れていた。

Windows 10 Insider Preview 14926にした

Frashがマシになってれば良いのだが・・・

追記：アラームと電卓が使えねー＞＜

セガNET麻雀MJ 6段

今日、チケットで１位2回、2位1回で6段になった。
無課金でコイン貯めながらだと流石にきついな。

コインで頑張っても良いのだが、何ゲームも
打つのがきついわ。

レーティングが出てないから、まだまだなんだろうな。

LM380非革命アンプ推奨回路3

昼間暑かったので、夜になってから半田付けした。
LM380非革命アンプ推奨回路3だ。
ICにはソケットを付ける主義だが、LM380は基板放熱なので
直接半田付けした。

昼間交換したスピーカに接続したらマシな音になった。

残りは部品が無いので来週以降だな。

問題点
0.1uFのフィルムコンデンサが安い品物を買ったらでかくて
IC横のパスコンデンサが他の部品と干渉した。
別の小さめのフィルムに交換を検討するか？
10uF以下の電解コンデンサが2mmピッチで基板は2.5mmピッチ。
他の基板だが、470uFが3.5mmピッチで基板は5.0mmピッチ。
抵抗が1/4Wではピッチが厳しかった。
電源接続部分をもう少し検討すればよかった。

セガNET麻雀MJで槍槓


今年初めから始めたセガNET麻雀MJだが、どうも何でもかんでも
チー・ポン・カンする奴多すぎる。特にポンして明槓は無警戒すぎる。

だから先月頃から故意に槍槓を狙う事にした。
先月１回槍槓で上がったが、今日また槍槓で上がった。

F77G98-6 + P800-E

昨日買って来たスピーカを手持ちのケース(P800-E)に入れてみた。

今迄付いていたスピーカに似てると思ってたが、外してみたらほぼ同じ

型番で検索したら、同じメーカーらしいorz
まあ、最低共振周波数が低い分ちょっとはマシかも？

裏はバナナプラグを使いたかったので、以前にターミナル交換済。

パソコンに接続してみたが、今使っているPAM8403が悪いのか、いまいちorz

LM380アンプ用部品買って来た


ネットでF77G98-6（スピーカ）の評判が良いみたいなのでついでに買ってきた。

LM380の在庫が4個だったので、電解コンデンサの数を少し減らした。
ピンコネクタの型式を間違えてしまった様だ、次回基板作る時に使用するかな。

調子が悪い

クーラーかけて寝て風邪をひいたみたいで、２日くらい調子が悪い。
アンプの部品は来週以降だな。

LM380(非)革命アンプ 部品検討編

各アンプの回路図から購入する部品リストを作成していたが、はたと気が付いた。

出力側のコンデンサは同じ品物で比較できるが、入力側はダメじゃん＞＜

非革命推奨1から3で、0.1uFはフィルムとして、10uFは電解で、1.5uFはどうする？
低価格で作れるアンプと考えたら電解にするか？
10uFはMUSEの両極性が安いのでこれにするとして、1.5uFは高い値段の普通の
品物しかないぞ？

 という事は、音の傾向はどれでもシミュレーションで似た感じだろうし、聴感上の
差はコンデンサの違いの方が大きくなりそうだ。

最終的は自分の好みになるかもしれないが、部品構成を考えたらどうみても
3だけ作ればいいんじゃない？とも思った。

推奨回路の説明でも3が有利って書いてあるしなあ・・・

まあ、ここまで来たら全部作るが・・・

SBI FX ポイント付いた(げん玉)

げん玉からポイントエクスチェンジへの交換に１日当たりの上限あるのか＞＜

とりあえず付いたポイント分くらいはFXやってみるか・・・

Windows 10 Insider Preview 14915にした

ちょっと評判が悪かったのでSLOWにしていたが、FASTに戻した。
