やっぱり作る事にあいた。
LM384差動LM7171帰還アンプ
実は3個のアンプの中で一番音が良いんだよなあ・・・（謎）
(2018/04/17回路図訂正)
例によって入力コンデンサは省略。
入力に予定に無かった抵抗入れたけど、このパターンが無いの
とか、差動帰還の辺りの抵抗値をもっと考え直した方が良いん
だけど基板外すのが面倒だからそのまま使っている。
LM384とLM7171の電源を別にすれば良い様な気がしている
のと、差動アンプでなく計測アンプにすれば良かったかなと
考えている。

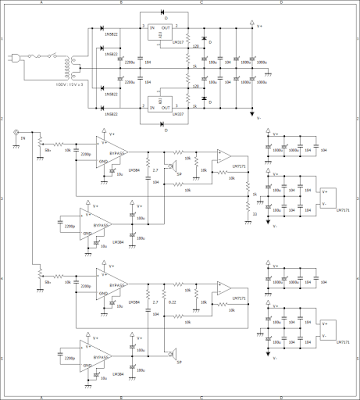

参考に回路図書くけど基板作らないとまず作れないん
じゃないだろうか？
