LM380非革命革命BTLアンプ その１

ヤフオクでアンプ基板売れなかったから余ってるし、BTLを試そうと検討した。

LM380のBTLアンプの利点はスピーカーのカップリングコンデンサが
不要だという事だよなあ・・・

BTLアンプは普通のアンプと反転アンプの組み合わせだから・・・

ああ、プラス側を非革命アンプで、マイナス側を革命アンプにすればOKなのか・・・

調べたら出てくるが、これってオペアンプのアンバランス→バランス変換回路の
一つと同じ考え方なんだよねー

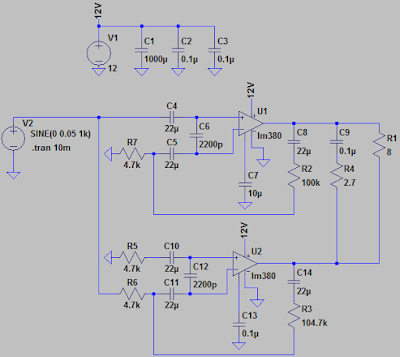

非革命推奨回路の前に書いてあった検討回路と、革命C２を組み合わせて、
革命C2の抵抗を104.7kにすればいいんじゃね？

本日は月曜だけど、週末にパーツ買ってきて試すか・・・

そういえば非革命アンプのページ無くなって寂しいなあ・・・
ページダウンロードして残しておけば良かったんだけどなあ・・・

修正：C13は10uF
再修正：C7、C13は不要

※追記
後日検討した差動増幅BTLアンプの方が良さそうです。
